A0_Brandmeldergruppen_Legende
Allgemeines
In der Legende werden die verwendeten Brandmelder und Brandmelder -Gruppen im Projekt mit Hilfe einer Auswertung angezeigt. Die farbliche Darstellung der Brandmelder bzw. Brandmelder -Gruppen und der Legende kann über die Modelldarstellung in Kombination mit dem Stifte-Set gesteuert werden.
Brandmelder Typen
Folgende Brandmelder Typen (Bma) werden von der Legende erkannt:
| Bma 01 Automatischer Rauchmelder | Bma 11 CO-Melder |
| Bma 02 Automatischer Temperaturmelder | Bma 12 Druckknoptmelder |
| Bma 03 Automatischer Flammenmelder | Bma 17 Rauchansaugsystem |
| Bma 04 Automatischer Rauchmelder im Zwischenboden | Bma 18 Lüftungsleitungsmelder |
| Bma 05 Automatischer Rauchmelder in der Zwischendecke | Bma 19 Linearmelder |
| Bma 06 Rauchmelder mit Akustikeinrichtung | Bma 50 Temperaturmelder im Zwischenboden |
| Bma 07 Rauchmelder mit Sprachausgabe | Bma 51 Flammenmelder im Zwischenboden |
| Bma 08 Rauchmelder mit Blitzleuchte | Bma 52 Temperaturmelder in der Zwischendecke |
| Bma 09 Rauchmelder mit Akustikeinrichtung und Blitzleuchte | Bma 53 Flammenmelder in der Zwischendecke |
| Bma 10 Rauchmelder mit Sprachausgabe und Blitzleuchte |
In der jeweiligen Brandmelder-Gruppe muss der Brandmelder Typ gewählt werden.
Farbliche Darstellung
Im Brandmelder bzw. in der Brandmelder-Gruppe kann der Vordergrund-Stift direkt oder automatisch definiert werden.
Bei der Einstellung „Farbe autom. vergeben“ kann folgendes gewählt werden:
- entweder direkt im Objekt, wenn „nein“ gewählt wurde
- über eine eigene TXT-Datei, die in der Bibliothek abgelegt sein muss
- oder laut Modelldarstellung
Farbliche Darstellung lt. Modelldarstellung
Unter „Farbfolge Brandmelder“ können bis zu 20 verschiedene Stifte definiert werden, die anhand der Gruppennummer vergeben werden.

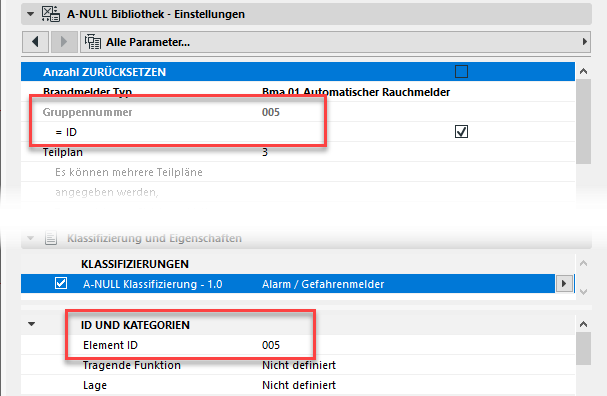

Im Brandmelder bzw. in der Brandmelder-Gruppe ist die Gruppennummer standardmäßig die Element-ID.
Für die Farbfolge der Brandmelder ist es notwendig im Stifte-Set entsprechende Stifte vorzusehen.
Über den Regler kann gesteuert werden, ab welcher Gruppennummer sich die Farben wiederholen.
Auswertung Brandmelder
Die Legende funktioniert über eine Auswertung der Brandmelder und Brandmelder-Gruppen im Projekt.
In der Auswertung müssen folgende Werte in entsprechender Reihenfolge ausgewertet werden:
Teilplan, Brandmelder Typ und Gruppennummer sind Bibliothekselement-Parameter aus dem Objekt „Bma 00 Brandmelder_Gruppe“.
Hier gibt es die fertige Auswertung als Download für den Import in Ihr Projekt:
000 Brandmeldergruppen Legende Auswertung.xml
Anschließend muss die Auswertung als TXT-Datei in der Bibliothek hinterlegt werden. Das kann mit Hilfe des A-NULL Add-Ons ODS (Objekt-Daten-Schani) über ein eigenes Publisher-Set direkt in die eingebettete Bibliothek erfolgen.
Einstellungen Legende
In der Legende muss als erstes der Name der TXT-Datei (Auswertung) in der Bibliothek eingetragen werden…
…und anschließend die Spaltenfolge.
Unter „Auswahl angezeigter Gruppen“ können die Gruppen nach Geschoß, Teilplan und Typen gefiltert werden.
Im unteren Bereich kann die Überschrift der Legende eingetragen und ihre Formatierung definiert werden.
Zusätzlich kann auch die Anzahl der Spalten gewählt werden.
Für die Gruppennummer kann die min. Anzahl an Stellen und ihre Formatierung festgelegt werden.
Legende am Layout
Da die Legende ein Objekt ist, kann diese auch auf das Layout platziert werden.
Arbeiten mit Teilplänen
Wenn dieselben Brandmelder bzw. Brandmelder-Gruppen auf mehrere Teilpläne dargestellt werden, kann die Legende entsprechend gefiltert werden.
Die Information über die Teilpläne muss in den Brandmeldern bzw. Brandmelder-Gruppen als Zahl, getrennt durch einen Strichpunkt „;“, eingetragen werden.
In der Legende muss dann die Zahl für den entsprechenden Teilplan eingetragen werden.
Die Legende muss entsprechend der Anzahl der Teilpläne platziert werden.
Vereinfachtes Beispiel für drei Teilpläne:
