A0_Höhenobjekt
Hilfe zur A-NULL Bibliothek
Das A0_Höhenobjekt dient zur unabhängigen Dokumentation von Höhen im Projekt. Es kann auch am Layout platziert werden, da die Höhen unabhängig angegeben werden können. Trotzdem kann es auch Projektlage, Referenzhöhen und Meereshöhe anzeigen und relative Bezüge zu diesen berechnen und darstellen.
Dabei können bis zu 8 Zeilen mit individueller Beschriftung pro Objekt dargestellt werden. Der Symboltyp kann zwischen Geländepunkt, Fertigmaß und Rohbaumaß gewählt werden.

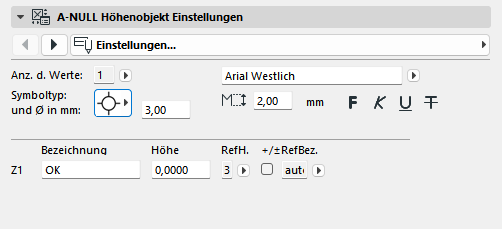

Anz. d. Werte: Geben Sie hier die Anzahl der Zeilen, die im Objekt dargestellt werden sollen, an (1-8).
Symboltyp: Wählen Sie den gewünschten Symboltyp. Daneben können Sie den Durchmesser des Symbols in mm angeben.

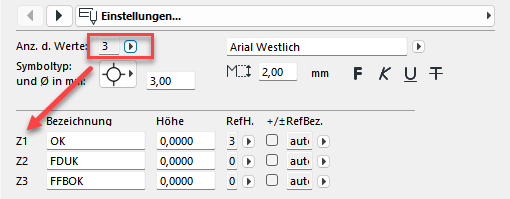

Abhängig von der gewählten Anzahl der Werte können im unteren Bereich die Bezeichnungen für die Werte angegeben werden.
Die Höhen selbst, werden einfach in das Feld Höhe eingetragen. In die Spalte RefH. kann eine Referenzhöhe ausgewählt werden.

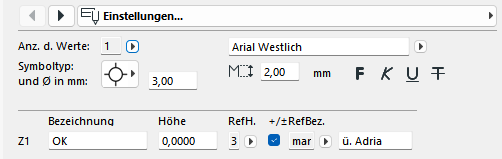

Mit der Option daneben legen Sie fest ob positive Höhenwerte ein Vorzeichen darstellen sollen. Die Referenzbezeichnung kann deaktiviert werden. „auto“ übernimmt den Namen der Referenzhöhe oder „manuell“ eine selbst definierte Bezeichnung.
