A0_Messstreckenpolygon
Hilfe zur A-NULL Bibliothek
Das A0_Messstreckenpolygon hilft dabei, 2- und 3-dimesionale Strecken mit einem Polygon darzustellen, zu messen und das Ergebnis im Grundriss anzuzeigen.
Einstellungen
Hier kann die Darstellung der Polylinie ausgewählt werden. Der Linientyp für 3D und Schnitte/Ansichten kann über die Modelldarstellung gesteuert werden:
Darüber hinaus können Sie die Darstellung der Informationen steuern.
Bearbeiten des Polygons im Grundriss
An den Enden bzw. Eckpunkten kann der jeweilige Punkt verschoben werden. Wichtig dabei ist, dass in der Pet-Palette „Knotenpunkt verschieben“ gewählt ist.

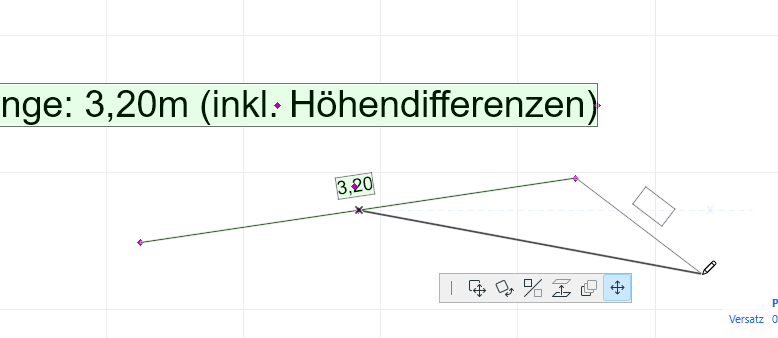

Verschiebt man den Punkt in der Mitte eines Polygonsegments, so kann dieses Segment bearbeitet werden, indem man den Punkt annährend im rechten Winkel versetzt…
…oder man kann einen weiteren Punkt in das Polygon hinzufügen, indem man den Punkt über das Polygon hinaus bewegt:
Um einen Punkt zu entfernen, wird dieser einfach auf einen benachbarten Punkt gezogen.
Bearbeiten eines Polygons im 3D-Fenster
Jedes Polygonsegment hat zwei verschiedene Fangpunkte. Mit den Fangpunkten an den Enden bzw. Knotenpunkten kann der Punkt in der Höhe versetzt werden.
Dabei wird der Endpunkt vertikal verschoben und das Resultat ist ein schräg verlaufendes Polygonsegment.
Im Grundriss wird dieses Segment mit einem Gefällepfeil dargestellt (sofern in den Einstellungen aktiviert).
In der Nähe der End– bzw. Knotenpunkte befinden sich weitere Fangpunkte, mit deren Hilfe man ein weiteres vertikal verlaufendes Polygonsegment hinzufügen kann.
Das Segment wird am End- bzw. Knotenpunkt hinzugefügt und es kann eine Länge in Richtung der Z-Achse angegeben werden.
Im Grundriss wird ein vertikaler Linienverlauf durch einen Halbkreis dargestellt (sofern in den Einstellungen aktiviert).
Polygon Splitten (nur Grundriss):
Um ein Polygon zu splitten, aktivieren Sie zunächst die Option „Objekt splitten“ in den Objekteinstellungen.
Diese Option zeigt eine Linie mit einem Scherensymbol an. Die Linie kann mit den beiden Fangpunkten an eine beliebige Stelle verschoben werden.
Mit dem Befehl Clusterobjekt auflösen aus dem Menü A-NULL kann das Polygon an der gewünschten Stelle geteilt werden.
