A0_Raumstempel
Hilfe zur A-NULL Bibliothek
Der A-NULL Raumstempel ist ein umfangreich einstellbarer Stempel für das Raumwerkzeug. Bei Bedarf kann er auch komplett über die Modelldarstellung adaptiert werden, um Inhalte und Darstellungen auch maßstabsunabhängig steuern zu können.
⚠️Vorgehensweise beim Austausch der Raumstempel bei vorhandenen Räumen!
Bitte pro verwendeter Raumkategorie folgendermaßen vorgehen:
- Neue Raumkategorie anlegen
- Der neuen Kategorie den A0_Raumstempel zuweisen
- Bei den vorhandenen Räumen die Raumkategorie auf die neu angelegte Kategorie ändern
Pro-Tipp: Mit einer Auswertung aller Räume und deren Kategorie kann man das sehr schnell für ein ganzes Projekt machen.
Einstellungen
Die allgemeine Darstellung des Raumstempels kann in den Registerkarten Raumstempel und Stempel Textstil festgelegt werden.
Die Inhalte und erweiterten Darstellungen können in der Registerkarte A0-Raumstempel Einstellungen gesteuert werden.
Layout
Zunächst muss für das Layout festgelegt werden, ob es individuell eingestellt werden soll oder von der Modelldarstellung übernommen wird. Siehe dazu auch Modelldarstellung.
Hinzufügen und Löschen von Feldern
Um dem Raumstempel Felder hinzuzufügen kann auf das + Symbol links geklickt werden. Um ein Feld zu entfernen, wird auf das X-Symbol links neben dem Feld geklickt.
Felder zusammenfügen
Es besteht die Möglichkeit zwei Felder in einer Zeile darzustellen. Hierzu wird auf das Symbol mit dem Aufwärtspfeil geklickt.
Um ein, nach oben versetztes Feld wieder in eine eigene Zeile zu bringen, klickt man auf das Symbol mit dem Abwärtspfeil.
Felder
Jedes Feld, das im Layout hinzugefügt wird, erscheint als eigener Feld-Eintrag im Layout Menü. Klicken Sie auf die große Schaltfläche in der Auswahl, um direkt zu einer Feldeinstellung zu gelangen oder nutzen Sie die Schaltfläche mit den drei Punkten.
Feld Inhalt
Unter Feld Inhalt können Sie beliebige Informationen des Raumes auswählen. Manche Inhalte haben besondere Einstellungen. Diese finden Sie unter Spezielle Felder.
Bezeichnung
Man kann jedem Feld eine Bezeichnung voranstellen. Für manche Feldinhalte gibt es in den Voreinstellungen bereits definierte Bezeichnungen. Möchte man eigene verwenden, so kann man den Text durch Klicken auf das Stift-Symbol aktivieren.
Stempel Textstil überschreiben
Bei jedem Feld kann der Textstil überschrieben werden. Neben Schriftgröße, Farbe und Formatierung, kann die Textausrichtung gewählt und ein Rahmen aktiviert werden.
Bei “unterstrichen” und “durchgestrichen” kann ein Stift für die Darstellung des Striches gewählt werden.
Die Ausrichtung des Textes kann linksbündig, zentriert, rechtsbündig sein.
Mit dem vierten Symbol wird die Bezeichnung links und der Feld Inhalt rechts ausgerichtet.
Die vertikale Ausrichtung oben, mittig und unten haben im Prinzip nur eine Auswirkung, wenn zwei Felder nebeneinander mit unterschiedlichen Textgrößen dargestellt werden.
Feldrahmen
Hier kann für die einzelnen Seiten eine Rahmendarstellung aktiviert werden.
Spezielle Felder
Neben den allgemeinen Feldern, die eine Bezeichnung und einen Feldwert darstellen, gibt es paar spezielle Felder, die zusätzliche Optionen bieten.
Raumname
Beim Raumnamen gibt es zwei besondere Optionen.

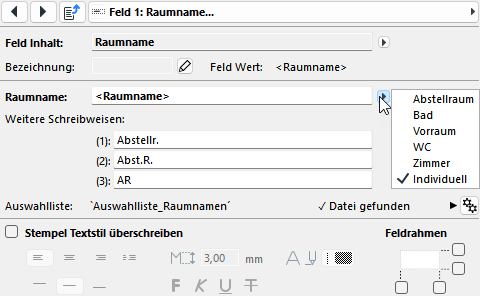

Zum einen können die Raumnamen aus einer Liste eingelesen werden. Details dazu siehe Dateien für Raumnamen und Bodenbeläge. Zum anderen können verschiedene Schreibweisen für Raumbezeichnungen hinterlegt werden. So kann z.B. der Raumname „Abstellraum“ sein, im Plan aber nur „AR“ angezeigt werden. Gerade im Zusammenspiel mit der Modelldarstellung und unterschiedlichen Plandarstellungen ermöglicht diese Option eine automatische Anpassung der dargestellten Raumnamen.
Wählen Sie rechts die gewünschte Optionsbox für die Schreibweise.
Bitte beachten: Der Raumname, der unter der Registerkarte Name und Positionierung angezeigt wird, ist unabhängig von der gewählten Schreibweise. Aber auch dort kann auf die Textliste mit Raumnamen zugegriffen werden.
Raumnummer
Die Raumnummer kann bei Bedarf aus bis zu fünf Teilstücken zusammengesetzt werden.
Die Raumnummer selbst ist dann immer die Summe der Teilstücke. Wird die gesamte Raumnummer direkt geändert, so werden die Information in die entsprechenden Teilstücke zurückgeschrieben, sofern das möglich ist. (Nicht möglich bei Geschoßnummer, Geschoßnamen und Element-ID).
Die möglichen Teilstücke der Raumnummer sind:
- Haus/Bauteil
- Stiege/Treppenhaus
- Geschoß Name
- Geschoß Nummer
- Element-ID
- Raum
- Raumabschnitt
Zwischen den Werten kann ein beliebiges Trennzeichen gewählt werden. Ist ein Trennzeichen gewählt, so kann zusätzlich gewählt werden, ob man eine fixe Anzahl von Zeichen verwenden möchte oder nicht. Wird die Option Trennzeichen deaktiviert, muss immer eine fixe Anzahl von Zeichen verwendet werden.
Wird eine fixe Anzahl von Zeichen verwendet, so wird der Wert bzw. Text von hinten zu lesen begonnen. Ist der Text also länger als die angegeben Anzahl von Zeichen wird der Text vorne abgeschnitten. Sind mehr Zeichen angegeben als der tatsächliche Wert, so werden die verbleibenden Stellen mit „0“ aufgefüllt.
Bodenbelag
Beim Bodenbelag gibt es dieselben Optionen wie beim Raumnamen. Man kann auf eine Textliste mit Einträgen zugreifen und verschiedene Schreibweisen angeben und auswählen.
Hinweis: Man muss eine grundsätzliche Entscheidung treffen, ob man den Bodenbelag mit der Funktion „Bodenbelag“ des Raumstempels verwendet oder ob man stattdessen lieber mit Eigenschaften arbeitet.
Diese Tabelle gibt einen Überblick über die jeweiligen Vor- und Nachteile für eine bessere Entscheidung:
Höhen
Die Höhen berechnen sich grundsätzlich aus den Angaben unter der Registerkarte Name und Positionierung, wurden aber um die Option „Stärke abgehängte Decke“ ergänzt. Der Wert kann dabei entweder in diesem Feld, oder im Feld RDUK geändert werden.
Hinweis: Die tatsächliche 3D-Geometrie des Raumes reicht immer bis zur FDUK.
Die Bezugshöhe ist unabhängig von der Bezugshöhe der Registerkarte Name und Positionierung und kann in den Voreinstellungen festgelegt werden. Man gelangt durch Klick auf das Icon mit den Zahnrädern zu den Voreinstellungen.
Dort kann man die Bezugshöhe auswählen und bei Bedarf auch ein Symbol (DIN oder Ö-Norm) aktivieren.
Erforderliche Belichtung
Für die erforderliche Berechnung stehen verschiedene Berechnungsmethoden zur Verfügung und man kann auswählen, welche Bezugsfläche man zu Grunde legen möchte.
Allgemein: Hier wird ein Prozentwert der Bezugsfläche angegeben.
OIB 3: Es müssen Raumtiefe und Auskragungen oberhalb angegeben werden, die Prozentwerte werden entsprechende der OIB 3 Richtline berechnet.
Eigenschaften
Es können alle Eigenschaften, die bei einem Element angelegt wurden als Feld ausgegeben werden.
Ist eine Eigenschaft nicht definiert, so wird der Text -FEHLENDER WERT- angezeigt.
Gesamter Raumstempel

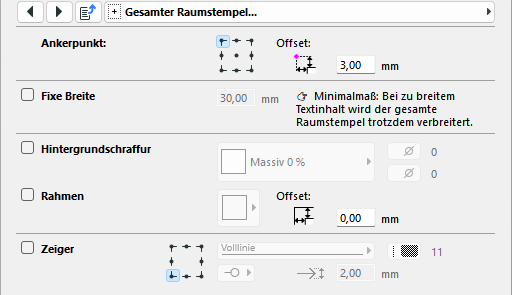

Hier kann man Einstellungen für den gesamten Raumstempel treffen. Im Einzelnen sind das folgende Optionen:
Ankerpunkt
Der Ankerpunkt definiert den Punkt, der fix bleibt, wenn sich die Größe des Raumstempels ändert. Es kann einer der neun zur Auswahl stehenden Punkte sein. Alternativ kann auch ein Offset angegeben werden.
Wenn man den Raumstempel mit der Funktion „Knotenpunkt verschieben“ bearbeitet, so wird der gewählte Ankerpunkt durch ein kleines Ankersymbol sichtbar gemacht.
Fixe Breite
In der Standardeinstellung passt sich die Breite des Raumstempel automatisch an den Inhalt an. Wenn es gewünscht ist, kann hier eine Mindestbreite angegeben werden, die auch dann gilt, wenn der Inhalt des Raumstempels eigentlich kürzer wäre.
Die Option fügt dem Raumstempel zwei Fixpunkte in der Mitte der rechten und linke Seite hinzu, wodurch sich die Breite dort grafisch anpassen lässt.
Hintergrundschraffur und Rahmen
Hier lassen sich Schraffur und Rahmen einstellen. Es stehen drei Rahmenformen zur Verfügung.
Zeiger
Wenn ein Raum z. B. zu klein ist, dass der Raumstempel darin ausreichend Platz findet, kann man einen Zeiger aktivieren und den Raumstempel außerhalb des Raumes platzieren.
Der Zeiger hat zwei bewegliche Fangpunkte, die beliebig platziert werden können.
Alle Raumdaten
Die Registerkarte “Alle Raumdaten…” enthält alle die wesentlichen Informations-Parameter auf einer übersichtlichen Seite. Alle Einstellungen können dort verändert werden.
Voreinstellungen
In der Registerkarte “Voreinstellungen” finden Sie folgende Einstellungen für den Raumstempel:
- Dateinamen für Auswahllisten
- Darstellung der verschiedenen Zahlenformate
- Einstellungen für den Bezug und die Darstellung von Höhen
- Standardbezeichnungen
DWG Export Parameter
Die DWG Export Parameter sind zusätzliche Informationen, die, wenn sie auch eingeblendet werden, beim DWG Export als Blockattribute übergeben werden. Dies ist im Speziellen wichtig für die Ö-Norm A 6241-1.
In der Regel kommt es vor, dass man in einem Projekt für verschiedene Planarten unterschiedliche viel Information in einem Raumstempel anzeigen möchte. Die Einstellungen in der Modelldarstellung ermöglichen das auf einfache Weise. Die Verwendung der Modelldarstellung ist dabei wesentlich flexibler als die Verwendung von Maßstäben.
Sie finden in der Modelldarstellung unter der Registerkarte A-NULL Bibliothek – globale Einstellungen einen eigenen Eintrag für den A0_Raumstempel.
Die Einstellungen erfolgen dabei weitestgehend analog zu den vorher erklärten Einstellungen.
Schema
Oft benötigt man auch innerhalb eines Planes verschiedene Arten von Raumstempel. So macht es Sinn, in einem Raumstempel eines Zimmer z. B. die Höhe anzeigen zu lassen, bei einem Balkon nicht. Schächte haben keinen Bodenbelag, Freiflächen kein Volumen etc.
Um nun in einem Plan verschieden Typen eines Raumstempels erstellen zu können, gibt es die Möglichkeit ein Schema zu verwenden. Es stehen insgesamt sechs Schemata zur Verfügung (A-F), somit sind pro Planart bis zu sechs unterschiedliche Darstellungen von Raumstempeln möglich.
Man legt vorab den Inhalt und die Darstellung des Raumstempels pro Schema fest und wählt dann im Raumwerkzeug selbst nur noch das gewünschte Schema aus.
Raumstempel Positionsindex
In unterschiedlichen Planarten hat man oft unterschiedliche Platzverhältnisse für die Position eines Raumstempels. Das kann sowohl Pläne in verschiedenen Maßstäben betreffen, wie auch unterschiedliche Pläne im selben Maßstab.
Es gibt die Möglichkeit einer Modelldarstellungskombination einen Positionsindex für den Raumstempel zuzuweisen.
Der Raumstempel selbst erkennt die aktuell gewählte Modelldarstellungskombination. Abhängig vom Positionsindex kann man den Raumstempel verschieben.
Beim Verschieben wird beim Ankerpunkt auch die Zahl des aktiven Positionsindex angezeigt.
Dateien für Raumnamen und Bodenbeläge
Man kann auf einfache Art und Weise eigene Dateien für die Auswahl der Raumnamen und Bodenbeläge in die Bibliothek einpflegen.
Bei diesen Dateien handelt es sich um einfache TAB-Text Dateien mit vier Spalten. In der ersten Spalte ist der Raum- bzw. Bodenbelagsname. In den Spalten zwei bis vier befinden sich die weiteren Schreibweisen.
Die Dateien lassen sich z.B. ganz einfach in Excel oder mit einem Texteditor erstellen.
Hier ein Beispiel in Excel:
Sichern Sie die Tabelle als Text (Tabstopp-getrennt) Datei aus Excel:
Nun fügen Sie die gespeicherte Datei mittels Bibliothekenmanager in die eingebettete Datei hinzu…
Anschließend wählen Sie die Datei in den Voreinstellungen aus.
Bei Feld Raumname können Sie sehen, ob die Datei korrekt gefunden wird.
Nun stehen Ihnen die Einträge für die Raumnamen zur Verfügung.
